建筑陶粒混凝土配比與應用指南
2025-03-31 08:20:46 點擊：
建筑陶粒在混凝土中的比例需根據具體工程要求和陶粒特性進行調整，以下為常見參考范圍及關鍵因素：
1. 輕骨料混凝土中的陶粒比例全陶粒混凝土：陶粒完全替代普通骨料，通常用于輕質結構。
陶粒占比：約占總體積的50%~70%（包括粗細陶粒）。
密度：約1400~1800 kg/m3，強度通常為LC15-LC30。
部分替代（混合普通骨料）：
粗骨料替代：陶粒占粗骨料體積的30%~50%，保留普通砂細骨料。
細骨料替代：陶砂替代部分普通砂（約20%~30%），較少單獨使用。
2. 建筑陶粒配合比設計要點
水膠比：通常0.35~0.45，需控制坍落度（陶粒吸水率高，建議預濕處理）。
膠凝材料：水泥用量約350~450 kg/m3，可摻粉煤灰（20%~30%）以改善和易性。
陶粒級配：建議連續級配，粗陶粒（5~20mm）與細陶粒（0~5mm）搭配使用。

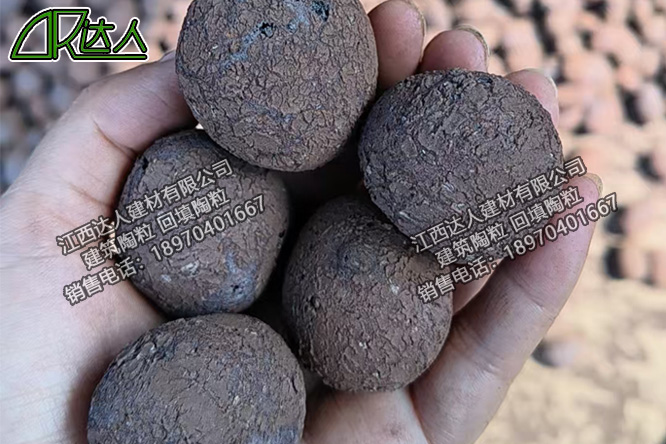

江西達人建材有限公司_建筑陶粒廠家
3. 典型配比示例（LC20輕骨料混凝土）水泥：380 kg/m3
粉煤灰：100 kg/m3（替代20%水泥）
陶粒：粗骨料（5~16mm）600 kg/m3 + 細陶砂300 kg/m3
水：180 kg/m3（含陶粒預吸水）
外加劑：減水劑1%~2%
4. 注意事項
陶粒預處理：使用前浸泡24小時，避免吸水影響工作性。
攪拌工藝：先加一半水攪拌膠凝材料，再加陶粒和剩余水。
施工控制：避免過度振搗導致陶粒上浮。
5. 建筑陶粒應用場景參考
屋面保溫層：陶粒占比可高達70%，密度≤1600 kg/m3。
結構構件：陶粒占比40%~60%，強度≥LC25。
砌塊/板材：陶粒50%~65%，摻膨脹珍珠巖進一步降低密度。
建議通過試驗確定最優配比，需測試坍落度、干密度、7d/28d抗壓強度及導熱系數（保溫用途時）。可參考標準《JGJ 51-2002 輕骨料混凝土技術規程》。
- 上一篇：沒有啦
- 下一篇：建筑陶粒為什么被稱為輕骨料 [2025-03-26]
